대형 회전체 정비 및 발란싱

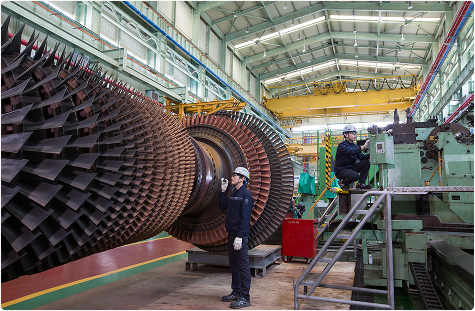

  • 대형 회전체 정비 및 발란싱 관련 사진 1

발전정비기술센터에서는 1997년도 Rotor 정비공장을 준공, 일부 제작사에서만 수행하던 가스터빈 Rotor의 재생정비를 자체 기술로 소화, 흡수하는 한편, 스팀터빈 Rotor 정비기술까지 확보함으로써 가스터빈 정비 분야에서 부품과 로터를 일괄정비할 수 있는 능력을 보유 하고 있다. Rotor 정비공장에서는 대형 Balancing Machine, 대형선반, Stacking Unstacking 설비 등 대형 Rotor의 분해, 점검에 필요한 첨단장비를 보유하여, 중량이 100ton에 가까운 Rotor의 Wheel 분해, 교체 및 점검, 코팅수리, Balancing, Machining, Shot-peening 등 Rotor에 대한 종합적인 서비스를 제공하고 있다.

주요업무

Blasting

  • Dry Blasting

    산화 알루미늄을 압축공기와 함께 고압분사하여 운전 중 Rotor 표면에 형성 된 Scale 및 고형물(Hard Deposit) 등의 불순물을 세정하며, 주요 부위 즉, Wheel Dovetail 등을 Glass Bead를 사용하여 세정한다.

  • Wet(liquid abrasive) Blasting

    운전중 온도 구배에 따라 발생하기 쉬운 Wheel 간의 Slip을 방지하기 위해 WetBlasting으로 Wheel 표면 마찰력을 향상시킨다.

Shot peening

일정시간 운전 된 가스터빈 Rotor는 열피로 또는 고온열피로 현상으로 손상되기 쉬우므로 로터 표면에 피로강도 향상 및 압축 잔류응력을 제거시키기 위해 일정크기의 강구 (Steel Ball)를 로터 표면에 압축공기와 함께 투사시켜 표면을 경화 시킴으로서 부품 손상을 예방한다.

Rotor stacking & unstacking

손상된 로터의 각단을 분해해야 할 경우(Disk Type Rotor: GE, WH), 디스크 형상이 여러개의 휠로 구성된 로터는 관통 볼트로 조립된 상태로, 분해(Unstacking) 및 조립 (Stacking)등의 작업 시 로터를 수직 방향으로 세운 상태에서 작업을 수행한다. 이때 작업성을 확보하기 위해 유압 장치로된 Rotor Stacking Facility를 Rotor 주변에 설치하여 필요에 따라 작업위치를 자유로이 조절할 수 있도록하여 작업의 편리성과 안정성을 보장하고 있다.

Turning, Grinding & Polishing

로터의 Radial 기준면 가공, Rabbit Fit 치수 가공, Blade Tenon부 및 Tip 가공. Journal 및 Thrust Collar 면 가공시에 황삭가공에는 Bite를 이용한 선삭가공(Turning)을, 정삭 가공에는 연마석을 이용한 연마 가공(Grinding)을 하며, 면 조도를 맞추기 위한 Sand Paper등을 이용한 Polishing 가공을 수행한다.

Boring & Milling

Turbine Diaphragm Journal Bearing 및 Interstage Seal 등 고정체 부품의 면가공, Hole 가공 및 내외경 가공을 주로하며 Bite나 Cutter에 의한 황삭가공 및 연마석에 의한 정삭 가공을 수행한다.

Balancing

회전체에서 운전 중 여러가지 원인으로 인해 질량변동에 따른 원심력에 의해 진동이 발생하게 되므로 이것을 최소화 시키기 위해 불평형 양과 위상각을 측정하고, 이에 상응하는 무게를 가감하는 일련의 교정작업을 수행한다.

작업절차

STEP 1

Incoming Inspection

STEP 2

TBN/Comp Rotor 분리 및 점검

STEP 3

Comp/TBN Wheel 분리 및 점검

STEP 4

Blade 분리

STEP 8

Machining

STEP 7

Wheel 및 Blade 점검

STEP 6

비파괴검사(NDE)

STEP 5

Blasting 및 세정

STEP 9

Blade 정비, Moment Weigh, 교체 및 조립

STEP 10

Comp/TBN
Wheel Balancing 및 조립

STEP 11

Comp/TBN
Wheel Balancing 및 점검

STEP 12

TBN/Comp Rotor 결합 및 각종 점검

STEP 16

Shipping

STEP 15

Packing

STEP 14

Unit Rotor Final Balancing 및
Run Out 점검

STEP 13

Journal 및 Thrust Collar 가공

보유장비

01

Engine Lathe(Large Size)

02

Engine Lathe(Medium Size)

03

Balancing M/C(Large Size)

04

Balancing M/C(Medium Size)

05

Stacking Facilities(로터 분해·조립 장비)

06

Dry Blast & Shot Peening Booth and Machine

주요실적

국내

  • 발전 5개회사

  • 발전 5개회사

  • 발전 5개회사

  • 발전 5개회사

  • 발전 5개회사

  • 발전 5개회사

  • 광양제철소(POSCO)

  • 여천NCC

  • Sithe Korea(이천열병합, 대산복합)

  • 현대석유화학

  • 목동, 노원 열병합

해외

  • Navotas(필리핀)
