06.대형회전체 정비 및 발란싱

G/T정비센터에서는 1997년도 Rotor 정비공장을 준공, 일부 제작사에서만 수행하던 가스터빈 Rotor의 재생정비를 자체 기술로 소화, 흡수하는 한편, 스팀터빈 Rotor 정비기술까지 확보함으로써 가스터빈 정비 분야에서 부품과 로터를 일괄정비할 수 있는 능력을 보유 하고 있다. Rotor 정비공장에서는 대형 Balancing Machine, 대형선반, Stacking Unstacking 설비 등 대형 Rotor의 분해, 점검에 필요한 첨단장비를 보유하여, 중량이 100ton에 가까운 Rotor의 Wheel 분해, 교체 및 점검, 코팅수리, Balancing, Machining, Shot-peening 등 Rotor에 대한 종합적인 서비스를 제공하고 있다.

주요업무

주요업무 안내표
Blasting
  • Dry Blasting
  • 산화 알루미늄을 압축공기와 함께 고압분사하여 운전 중 Rotor 표면에 형성 된 Scale 및 고형물(Hard Deposit) 등의 불순물을 세정하며, 주요 부위 즉, Wheel Dovetail 등을 Glass Bead를 사용하여 세정한다.
  • Wet(liquid abrasive) Blasting
  • 운전중 온도 구배에 따라 발생하기 쉬운 Wheel 간의 Slip을 방지하기 위해 WetBlasting으로 Wheel 표면 마찰력을 향상시킨다.
Shot peening 일정시간 운전 된 가스터빈 Rotor는 열피로 또는 고온열피로 현상으로 손상되기 쉬우므로 로터 표면에 피로강도 향상 및 압축 잔류응력을 제거시키기 위해 일정크기의 강구 (Steel Ball)를 로터 표면에 압축공기와 함께 투사시켜 표면을 경화 시킴으로서 부품 손상을 예방한다.
Rotor stacking
& unstacking
손상된 로터의 각단을 분해해야 할 경우(Disk Type Rotor: GE, WH), 디스크 형상이 여러개의 휠로 구성된 로터는 관통 볼트로 조립된 상태로, 분해(Unstacking) 및 조립 (Stacking)등의 작업시 로터를 수직 방향으로 세운 상태에서 작업을 수행한다. 이때 작업성을 확보하기 위해 유압 장치로된 Rotor Stacking Facility를 Rotor 주변에 설치하여 필요에 따라 작업위치를 자유로이 조절할 수 있도록하여 작업의 편리성과 안정성을 보장하고 있다.
Turning, Grinding
& Polishing
로터의 Radial 기준면 가공, Rabbit Fit 치수 가공, Blade Tenon부 및 Tip 가공. Journal 및 Thrust Collar 면 가공시에 황삭가공에는 Bite를 이용한 선삭가공(Turning)을, 정삭 가공에는 연마석을 이용한 연마 가공(Grinding)을 하며, 면 조도를 맞추기 위한 Sand Paper등을 이용한 Polishing 가공을 수행한다.
Boaring & Milling Turbine Diaphragm Journal Bearing 및 Interstage Seal 등 고정체 부품의 면가공, Hole 가공 및 내외경 가공을 주로하며 Bite나 Cutter에 의한 황삭가공 및 연마석에 의한 정삭 가공을 수행한다.
Balancing 회전체에서 운전 중 여러 가지 원인으로 인해 질량변동에 따른 원심력에 의해 진동이 발생하게 되므로 이것을 최소화 시키기 위해 불평형 양과 위상각을 측정하고, 이에 상응 하는 무게를 가감하는 일련의 교정작업을 수행한다.
예측정비 Consulting
  • 예측정비,선행정비,신뢰도정비,TPM,RCM 체제 구축에 관한 기술자문 및 교육
  • 진동 분석 기법 교육
  • 진동분석 장비 사용법 및 현장적용
  • 기기 특성에 따른 측정 Set-up Data Base 구축
예측정비 위탁관리
  • 인근 지역 사업소에서 해당 업체의 회전체 진동 위탁관리를 통한 진단/교정 업무수행
  • 진동관리Data Base 구축 및 진동 허용값 설정
  • 전기 설비의 점검 및 진단
  • On-Line Monitoring을 이용한 원격진단

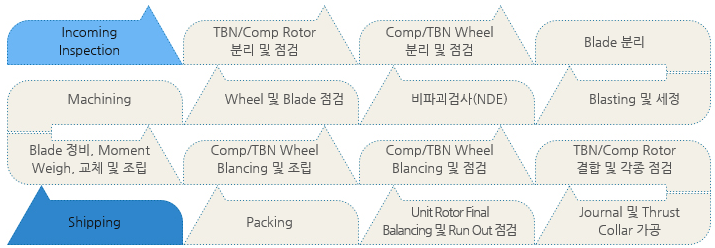

작업절차

대형회전체 정비 및 발란싱 작업절차

보유장비

  • Engine Lathe(Large Size)
  • Engine Lathe(Medium Size)
  • Balancing M/C(Large Size)
  • Balancing M/C(Medium Size)
  • Stacking Facilities(로터 분해·조립 장비)
  • Dry Blast & Shot Peening Booth and Machine

주요실적

발전 5개회사

  • 서인천복합화력발전처
  • 신인천복합화력발전처
  • 일산복합화력발전처
  • 평택화력발전처
  • 울산화력발전처
  • 기타 기력발전처

산업설비

  • 광양제철소(POSCO)
  • 여천 NCC
  • Sithe Korea(이천열병합, 대산복합)
  • 현대석유화학
  • 목동, 노원 열병합

해외업체

  • 필리핀 Navotas 발전소
